B05
Le banc d’équilibrage B05,

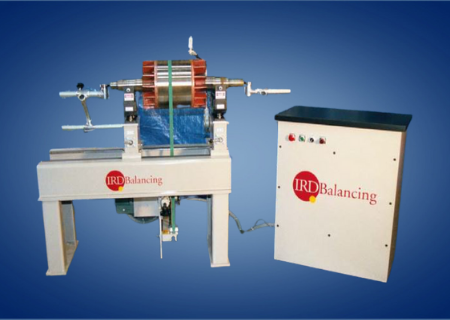

Le banc d’équilibrage B05 est une machine d’équilibrage à paliers souples à axe horizontal utilisée avec tous les instruments IRD Balancing.
Elle est adaptée pour l’équilibrage des petits rotors, tels que les induits de moteur, les ventilateurs, les turbines, etc.
La machine est construite en acier mécano-soudé . Elle peut être fixée directement sur un sol existant, sans la nécessité d’une fondation spéciale. Une table support est utilisée pour supporter les paliers. Ainsi le support de droite peut être réglé en hauteur pour s’adapter aux rotors de diamètre d’arbre différents.
dB Vib Instrumentation propose également la version B05/F.
Le banc d’équilibrage modèle B05 est destiné :
- A la maintenance des petites machines tournantes
- A l’industrie papetière
- Aux fabricants de ventilateurs
- A L’industrie énergétique
- A l’industrie chimique
- A l’industrie métallurgique
- Aux fabricants de turbos de suralimentation de trains
- Aux bobiniers
- Aux fabricants de broches de machines-outils
Caractéristiques
| Capacité | 230 kg |
| Diamètre maximal du rotor | 900 mm |
| Sensibilité maximum | 1,5 g mm |
| Longueur standard du bâti | 1400 mm |
| Diamètre d’entrainement par courroie | 13-203 mm |
| Portée entre axes de paliers supports | 12 – 1200 mm |
| Type d’entraînement | Par courroie suspendue avec tendeur de courroie manuel |
| Moteur d’entraînement | DC 0,75 kW |
Moteur à vitesse variable avec encodeur
| Vitesse d’équilibrage | 250 à 6000 RPM |
| Nombre de plans d’équilibrage | 1 ou 2 |
| Port de sortie encodeur | Pour définir la position angulaire du rotor |
Configuration générale sans rotor
| Dimensions (L x l x h) | 3556 x 940 x 1168 mm |
| Poids | 563 kg |
| Alimentation standard | 230 VAC, 50 ou 60 Hz |
| Température de fonctionnement | 0 à +40 °C |
