B10

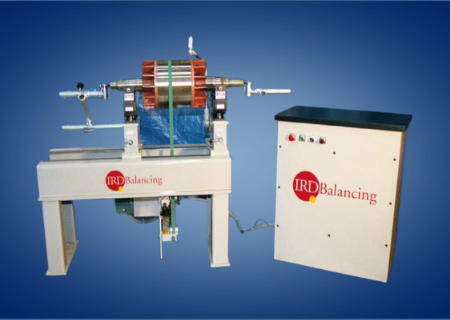

Le banc d’équilibrage B10,
c’est une machine d’équilibrage à paliers souples, à axe horizontal qui peut être utilisée avec tous les calculateurs d’équilibrage IRD.
Elle est adaptée pour l’équilibrage des petits rotors, tels que les induits de moteur, les ventilateurs, les turbines, etc.
La machine est construite en acier mécano-soudé et peut être fixée directement sur un sol existant, sans la nécessité d’une fondation spéciale. Deux tables supports sont utilisées pour supporter les paliers.
Le support de droite peut être réglé en hauteur pour s’adapter aux rotors de diamètre d’arbres différents.
dB Vib Instrumentation propose également la version B10/F.
Le banc d’équilibrage modèle B10 est destiné :
- A la maintenance des machines tournantes
- A l’industrie papetière
- Aux fabricants de ventilateurs
- A L’industrie énergétique
- A l’industrie chimique
- A l’industrie métallurgique
- Aux bobiniers, etc.
Caractéristiques
| Capacité | 450 kg |
| Diamètre maximal du rotor | 1000 mm |
| Sensibilité maximum | 2 g mm |
| Longueur standard du bâti | 1400 mm |
| Diamètre d’entrainement par courroie | 13-203 mm |
| Portée entre axes de paliers supports | 152 – 1250 mm |
| Type d’entraînement | Par courroie suspendue avec tendeur de courroie manuel |
| Moteur d’entraînement | DC 1,5 kW |
Moteur à vitesse variable avec encodeur
| Vitesse d’équilibrage | 250 à 6000 RPM |
| Nombre de plans d’équilibrage | 1 ou 2 |
| Port de sortie encodeur | Pour définir la position angulaire du rotor |
Configuration générale sans rotor
| Dimensions (L x l x h) | 3556 x 940 x 1168 mm |
| Poids | 594 kg |
| Alimentation standard | 230 VAC, 50 ou 60 Hz |
| Température de fonctionnement | 0 à +40 °C |
