B150

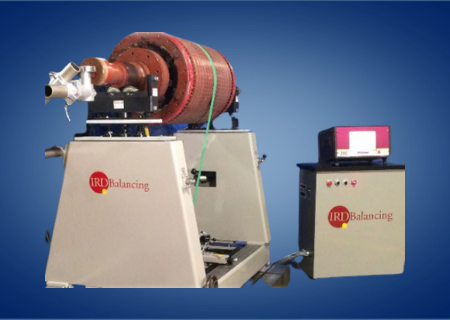

Le banc d’équilibrage B150,
c’est une machine d’équilibrage dynamique à axe horizontal et à paliers souples.
Par conséquent il est adapté pour équilibrer les rotors de poids moyen ou lourd tels que les armatures de moteurs,
ventilateurs, turbines, etc
Pour qu’un banc puisse accepter ces pièces, il doit pouvoir s’ajuster rapidement à toutes les exigences. De plus, les supports doivent pouvoir recevoir des rotors avec ou sans roulement.
Ainsi le support de travail de gauche possède un système d’ajustement de hauteur intégré pour s’adapter aux axes des rotors.
Quant au socle du support de travail, il peut être placé sur le banc de la machine pour s’adapter aux différentes longueurs des rotors.
dB Vib Instrumentation propose également la version B150/F.
Le banc d’équilibrage modèle B150 est destiné :
- A la maintenance des machines tournantes
- A l’industrie papetière
- Aux fabricants de ventilateurs
- A L’industrie énergétique
- A l’industrie chimique
- A l’industrie métallurgique
- Aux fabricants de rotors alternateurs
- Aux fabricants de rotors de turbines, etc.
Caractéristiques
| Capacité | 7000 kg |
| Diamètre maximal du rotor | 2921 mm |
| Sensibilité maximum | 10 g mm |
| Longueur standard du bâti | 3353 mm |
| Diamètre d’entrainement par courroie | 25-381 mm |
| Portée entre axes de paliers supports | 203 – 3124 mm |
| Type d’entraînement | Par courroie avec tendeur de courroie manuel |
| Moteur d’entraînement | DC 11,2 kW |
Moteur à vitesse variable avec encodeur
| Vitesse d’équilibrage | 250 à 4000 RPM |
| Nombre de plans d’équilibrage | 1 ou 2 |
| Port de sortie encodeur | Pour définir la position angulaire du rotor |
Configuration générale sans rotor
| Dimensions (L x l x h) | 5486 x 2311 x 1562 mm |
| Poids | 1923 kg |
| Alimentation standard | 460 VAC, 50 ou 60 Hz |
| Température de fonctionnement | 0 à +40 °C |
