B20
Le banc d’équilibrage B20,

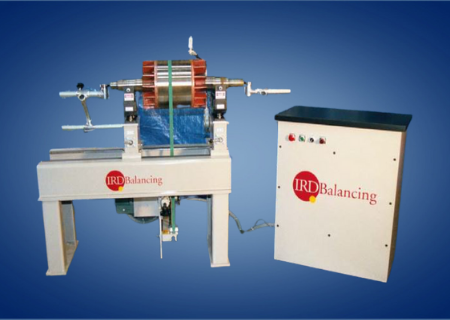

Le banc d’équilibrage B20 est une machine d’équilibrage à paliers souples, à axe horizontal.
C’est une machine d’équilibrage de précision qui pouvant être utilisée avec n’importe quel instrument IRD. Il est adapté pour l’équilibrage des petits rotors, tels que les induits de moteur, les ventilateurs, les turbines, etc.
La machine est construite en acier mécano-soudé et peut donc être fixée directement sur un sol existant, sans la nécessité d’une fondation spéciale. Enfin 2 tables supports avec roulettes sont utilisées pour supporter les paliers.
Le banc d’équilibrage modèle B20 est destiné :
- A la maintenance des machines tournantes
- A l’industrie papetière
- Aux fabricants de ventilateurs
- A L’industrie énergétique
- A l’industrie chimique
- A l’industrie métallurgique
- Aux bobiniers, etc.
Caractéristiques
| Capacité | 900 kg |
| Diamètre maximal du rotor | 1143 mm |
| Sensibilité maximum | 4 g mm |
| Longueur standard du bâti | 1400 mm |
| Diamètre d’entrainement par courroie | 19-330 mm |
| Portée entre axes de paliers supports | 152 – 1257 mm |
| Type d’entraînement | Par courroie avec tendeur de courroie manuel |
| Moteur d’entraînement | DC 2,2 kW |
Moteur à vitesse variable avec encodeur
| Vitesse d’équilibrage | 250 à 6000 RPM |
| Nombre de plans d’équilibrage | 1 ou 2 |
| Port de sortie encodeur | Pour définir la position angulaire du rotor |
Configuration générale sans rotor
| Dimensions (L x l x h) | 3556 x 940 x 1168 mm |
| Poids | 635 kg |
| Alimentation standard | 230 VAC, 50 ou 60 Hz |
| Température de fonctionnement | 0 à +40 °C |
