Collecteur analyseur CoCo-80X

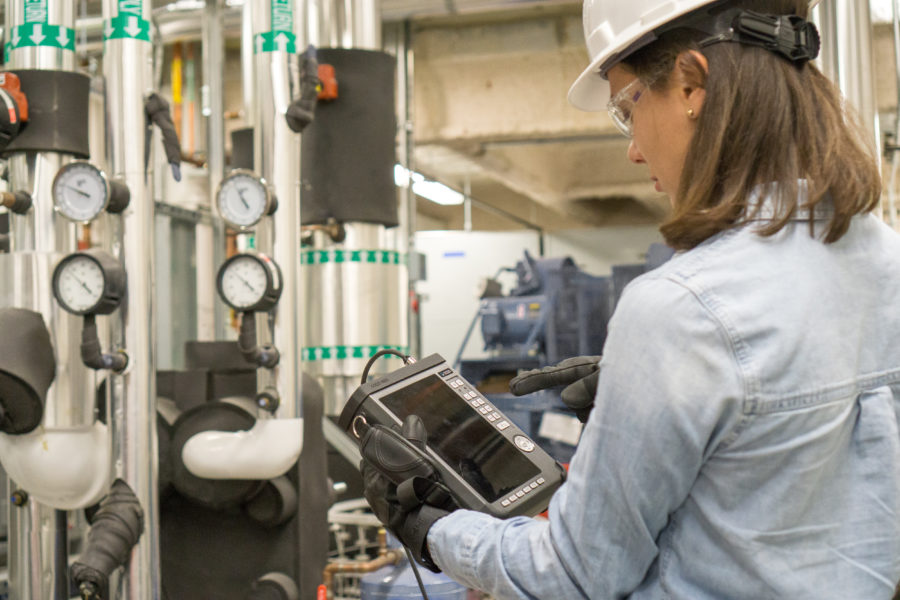

L’instrument dB Vib Série 100X est la nouvelle génération d’enregistreur collecteur de données portable.

Le nouveau dB Vib Série 100X a été construit sur le succès du dB Vib Série 100 original. Il est plus rapide et propose un plus grand écran avec de nombreuses options de connexion. Il possède d’ailleurs un processeur nettement plus puissant qui libère les ressources de traitement numérique des signaux. Afin de réaliser un traitement en temps réel plus rapide, plus fiable et aussi plus complexe.

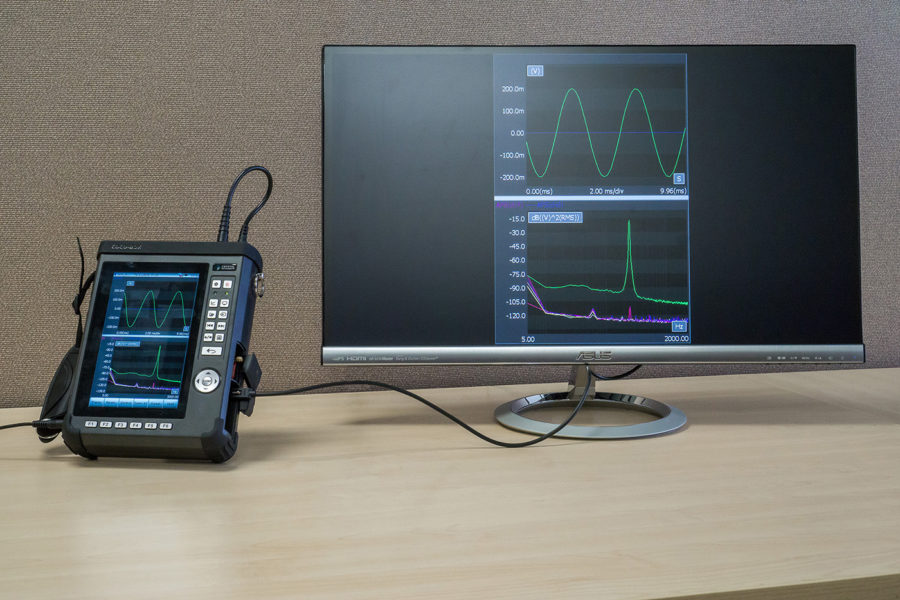

Ce nouveau système portable est équipé d’un écran LCD couleur 7″ tactile ainsi que d’un clavier. Il dispose d’un port USB 2.0, d’un port Ethernet 100 Base-T, des interfaces carte SD et HDMI, du Wifi, d’un port bus serial mais aussi d’un casque stéréo, d’une prise microphone et d’un GPS. Connectez votre appareil dBVib Serie 100X à un PC pour télécharger vos fichiers. Vous pouvez commander les opérations à distance ou mettre à jour le logiciel grâce aux différentes connexions réseau.

Cet instrument est équipé jusqu’à 8 voies d’entrée. Un dBVib Série 100X est acheté initialement à 2 voies. Il peut être upgradé à distance à 4, 6, 8 voies seulement en commandant une mise à jour. Chaque entrée analogique est desservie par 2 convertisseurs 24-bit et 1 processeur DSP.

Il mesure et enregistre de façon précise à la fois les signaux dynamiques mais aussi statiques. La mémoire de masse (flash) enregistre simultanément 8 voies de signaux en continu jusqu’à 102.4 kHz tout en calculant en temps réel les fonctions temporelles et fréquentielles.

L’analyseur dB Vib Série 100X s’utilise dans des domaines aussi variés que l’aérospatial, le militaire, l’électronique, le pétrole et le gaz aéronautique. L’appareil est dédié aux applications suivantes :

L’analyse vibratoire de niveau 1 pour la maintenance conditionnelle
L’analyse vibratoire de niveau 2 pour l’expertise vibratoire

Caractéristiques

Entrées	2, 4, 6 ou 8 voies Jusqu’à 8 connecteurs BNC, IEPE à entrée différentielle ou unipolaire, couplage AC ou DC, gamme dynamique 150 dB, convertisseurs 24-bit A/D, plage d’entrée +/- 20 Volts
Sortie	1 connecteur LEMO, plage dynamique 100 dB, convertisseur 24-bit A/D
Tachymètre	1 connecteur LEMO: Tachymètre type 1 et 2 programmables à l’aide du logiciel.
Ports interfaces	Ethernet 100 BaseT, Wifi, GPS, mini USB 2.0, carte SD, entrée et sortie audio, CAN-bus
Taux d’échantillonnage maximum	102,4 kHz simultanément
Ecran LCD	7″, couleur TFT, résolution WVGA 800 x 480, écran tactile
Dimensions	229 x 172 x 65,5 mm
Poids	1,96 kg avec la batterie
Alimentation	Entrée DC 15 V (+/- 10%)/ 3A A
Consommation maximum	14 watts, 8 watts avec écran éteint
Autonomie	6-8 heures
Audio	Connecteur stéréo prise audio 3,5 mm pour écouteurs, haut parleur et microphone intégrés.
Dimensions	231 x 170 x 69 mm
Poids	1,71 kg avec la batterie ; 1,23 kg sans la batterie
Adaptateur AC	110-240 Volts AC
Consommation maximum	14 watts, 8 watts avec écran éteint
Autonomie	6 heures en mode automatique
Fonctions d’analyse temps réel typiques	Math (+, -, *, /), intégration, différentiation, FFT, moyennage, fenêtrage, spectres de puissance en auto-corrélation, spectres avec retard, FRF, cohérence, filtres temps réel, RMS, octave, suivi d’ordre, sinusode de balayage, alarme abandon, et bien plus.
Fonctions de collection des données vibratoires	RMS, true-RMS, overall-RMS, forme d’onde, spectre, spectre démodulé, tendance et alarme, équilibrage 2 plans, accélération de mesure, vélocité, déplacement et tachymètre.
