Vigilant
Vigilant est un module de collecte de données flexible. Utilisez une combinaison de 8 capteurs ultrasonores et vibratoires et suivez l’état de vos machines en continu. Ses 4 voies pour la température, la tachymétrie et la pression en font la solution tout-en-un pour les machines critiques sous surveillance.
Une solution de maintenance prévisionnelle clé en main qui combine la polyvalence des ultrasons, l’analyses vibratoire, les protocoles de communication standard et un logiciel intégré d’analyse et de suivi des tendances, configurez Vigilant pour toutes vos machines critiques !
Le Vigilant permet :
- Détection précoce des défauts de roulements (en particulier dans les machines à vitesse lente)
- Etat des accouplements sur les machines critiques située dans les emplacements difficile d’accès
- Surveillance des machines comme les robots ou les centres de machines-outils à commande numérique
- Etat de lubrification des roulements
- Vannes jugées essentielles pour un procédé
- Détection des décharges partielles dans les équipements électriques comme les panneaux des centres de commande, des moteurs et les armoires de tableaux de distribution
- Détection des frottements ou des impacts dans les machines à mouvement linéaire
- Détection des turbulences produites par la cavitation dans les pompes et les vannes
Caractéristiques
| Fonction | Appareil pour acquisition en continu |
| Appareil pour acquisition en continu | 8 voies (ultrasons et vibrations) |
| Entrées statiques auxiliaires | 4 voies (statiques et tachymétriques) |
| Ports USB | 1 hôte |
| Voyants des voies analogiques | 12 x LED rouges/vertes |
| Alimentation | 20-26 Vcc, 24 Vcc tension nominale (220 V AC avec la mobility case) |
| Consommation électrique | <12W |
| Système d’exploitation | Application de serveur Web dédiée |
| CPU | ARM Cortex™-A9 Quad Core (NVIDIA® Tegra™ 3) |
| Capacité de stockage | 4 GB |
| Interface réseau | IEEE1588 Ethernet 10/100 (réseau Wi-Fi/cellulaire avec module en option) |
| Communication | MODBUS TCP et OPC UA |

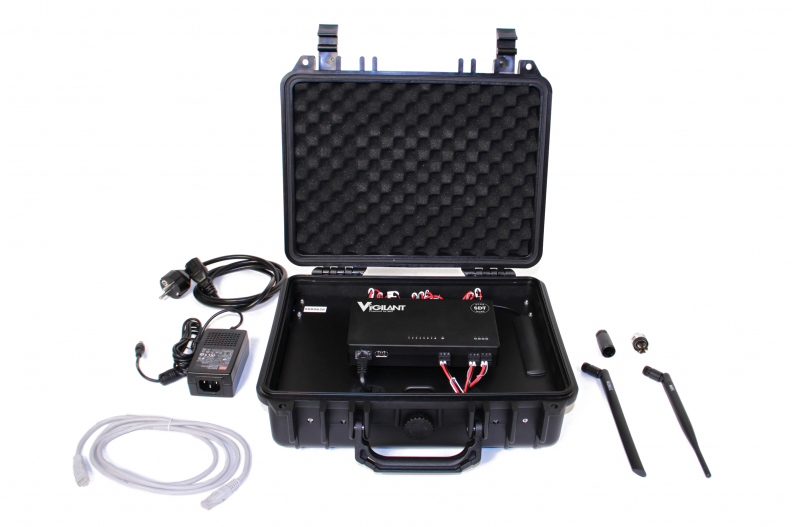

| Montage | Rail DIN standard 35 mm (valise de transport plug&play en option) |
| Interface de capteur | Câble à extrémité libre (panneau arrière + connecteurs fournis de type M8 pour la mobility case) |
| Dimensions | 162.2×95×27 mm (sans la mobility case) |
| Poids | 0.42Kg |
| Plage de température de fonctionnement | de -30 °C à +44,5 °C, sans condensation |
| Humidité | 95% RH |
| Vitesse d’échantillonnage | de 512 Hz à 51.200 Hz |
| Gamme CC | ±24 V |
| Gamme AC | 24 Vpp |
| Courant d’attaque des capteurs IEPE | 5.5 mA @20V |
| Résolution CAN | 16 bits |
| Mode de configuration des entrées | Dynamique, statique, numérique, train d’impulsions |
| Distorsion harmonique | -70 dB |
| Précision | 1 % |
| Dynamique | 110 dB |
| Gain | 1 to 128 |
| Type de point | Dynamique, statique, tachymètre |
| Vitesse d’échantillonnage | Jusqu’à 200 Hz |
| Gamme DC | ±24 V |
| Résolution CAN | 16 bits |
| Tension de sortie | +24 V |
| Modes de configuration des entrées | Statique, numérique, train d’impulsions (A1 et A2 uniquement) |
| Précision | 1 % |
| Gain | 1 à 32 |
| Type de point | Statique, tachymètre |
| Raies spectrales | Jusqu’à 12800 bins |
| Échantillons de signal temporel | de 128 à 262 016 k-échantillons/s |
| Type de fenêtre | Hann, Hamming, Blackman, Rectangulaire |
| Modes de traitement | Signal temporel, spectre et signal temporel, démodulation, signal temporel long, démodulation, signal temporel long |
| Filtres disponibles | Butterworth, Bessel, Chebyshev |
| Garantie | 24 mois |
