XT190 BTA alignement de courroie
XT190 BTA : Alignement de courroie
Le système Easy-Laser® XT190 BTA se fixe magnétiquement en quelques secondes seulement.

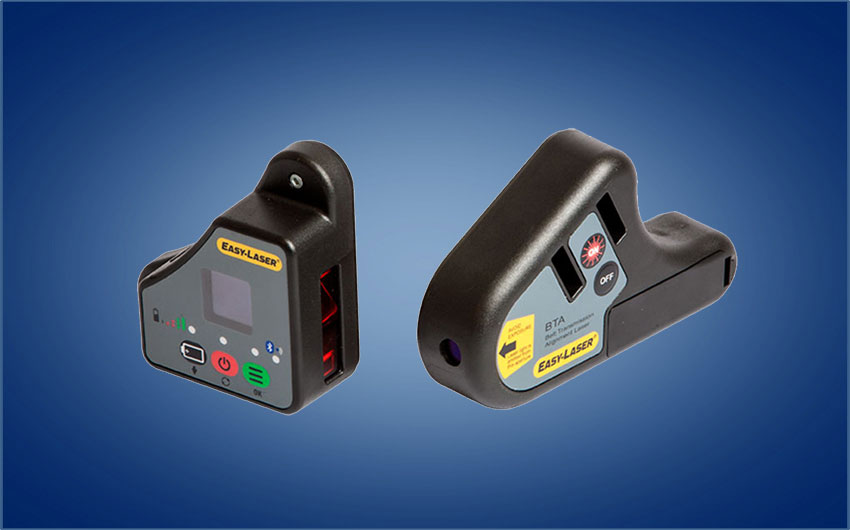

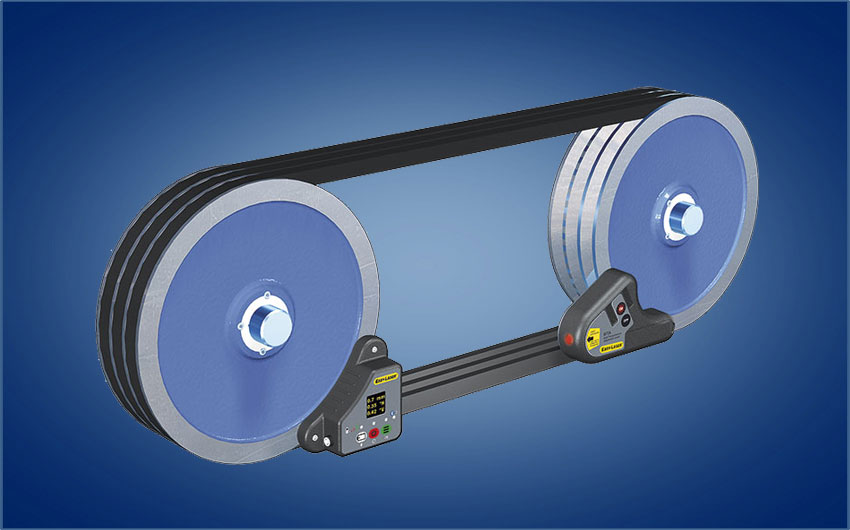

L’émetteur laser est placé sur l’un des galets et le détecteur sur l’autre. Ensuite le programme guide l’utilisateur lors de l’installation des unités. L’émetteur génère alors un plan laser parallèle au galet de référence.
Le détecteur lit la position par rapport au plan laser et affiche le décalage et les deux valeurs d’angle en temps réel sur une unité d’affichage numérique, pour un alignement de la machine en toute simplicité.
La précision des mesures numériques vous aide à effectuer un alignement en respectant les tolérances indiquées avec une grande fiabilité.
- Le système Easy-Laser® XT190 BTA convient à un grand nombre de poulies comme les poulies à courroies trapézoïdales, à courroies crantées, à courroies plates ou encore à des poulies à enchaînement par chaîne. Le système est également fonctionnel sur des poulies non magnétiques.
- C’est un système qui peut être se connecté à un unité d’affichage séparée comme l’ensemble des systèmes « XT generation ».
Emetteur laser
| Diamètre des galets | Ø60 mm et plus |
| Epaisseur de gorge | Indépendant de l’épaisseur de la gorge |
| Angle du rayon | 60° |
| Précision | Plan du laser – Plan de référence: Parallélisme: <0,05°; Décalage < 0,2mm |
| Distance de mesure | 10 m |
| Type de piles | 1 x R6 (AA) 1,5 V |
| Temps utilisation | 8 heures en continu |
| Classe sécurité laser | 2 |
| Puissance | <1mW |
| Emission laser | 635-670 mm |
| Matériau | Plastique ABS et Aluminium anodisé |
| Dimensions | 145 x 86 x 30 mm |
| Poids | 270 g |
Détecteur
| Distance mesure | Jusqu’à 3 m entre l’émetteur et le détecteur |
| Plage de mesure | Décalage axial : ±3 mm. Valeur d’angle : ±8° |
| Type d’écran | OLED |
| Communication sans-fil | Technologie sans-fil Bluetooth® classe I |
| Type de batterie | Li-Po |
| Autonomie des piles | 5 heures en continu |
| Matériau | Plastique ABS et Aluminium anodisé |
| Dimensions | 95 x 95 x 36 mm |
| Poids (sans les piles) | 190g |
