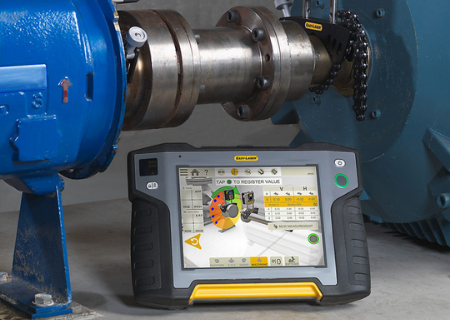

XT770 Système d’alignement d’arbre
Le système Easy-Laser® XT770 de dernière génération est un des systèmes de mesure et d’alignement les plus robustes et résistants du marché.
UNE FLEXILBILITE OPTIMALE
Le système d’alignement d’arbre XT770 offre à ses utilisateurs une flexibilité maximale, notamment grâce aux programmes XT réunis dans une seule et même application simple et gratuite, fonctionnant avec les interfaces iOS, Android et Easy-laser XT. Sa flexibilité est renforcée par la possibilité d’émission et de partage de rapports via email, enregistrables également sur clés USB.
LES METHODES DE MESURES
- Rotation continue
- Multi-point
- Easy-turn
- 9-12-3
FONCTIONS INTELLIGENTES
- Dilatation thermique
- Changement de vue
- Poursuite de la session
- Filtre de valeur de mesure
- Plusieurs ensemble de pieds
- Verrouillage des pieds
- Ajustage en temps réel étendu
- Ajustage à 360° en temps réel
- Sélection du type d’accouplement
- Sélection d’une image de machine
- Aide intégrée
CONFORMES AUX CLASSES IP66 ET IP67
Résistant à la poussière et à l’eau, et d’une durabilité supérieure dans les environnements difficiles,
- Éoliennes: alignement de générateurs et de boîtes de vitesse
- Construction navales: alignement de moteurs, boîtes de vitesse et arbres porte-hélices
- Industrie: alignement des groupes moteurs – pompes
Unité de mesures XT70-M / XT70-S
| Type de détecteur | 2-axis TruePSD 20×20 mm |
| Communication | Technologie sans fil BT |
| Type de batterie | Batterie Li-ion rechargeable robuste |
| Durée de fonctionnement | Jusqu’à 24 heures en continu |
| Résolution | 0,001 mm |
| Erreurs de mesure | <1 % |
| Étendue de mesure | Jusqu’à 20 m |
| Type de laser | Diode laser |
| Longueur d’ondes laser | 635 670 nm |
| Classe de laser | Classe de sécurité 2 |
| Sortie de laser | <1 mW |
| Inclinomètre électronique | Résolution de 0,1° |
| Indice de protection | Classes IP 66 et 67 |
| Température de fonctionnement | -10 50 °C |
| Température de stockage | -20 50 °C |
| Humidité relative | 10 95 % |
| Écran OLED | 128×64 pixels |
| Matériel du boîtier | Aluminium anodisé + PC/ABS + TPE |
| Dimensions | L x h x p : 76 x 76,7 x 45,9 mm |
| Poids | 272 g |
Unité d'affichage XT11
| Type d’écran/taille | Écran couleur SVGA 8″, rétroéclairage LED, multipoint |
| Type de batterie | Batterie Li-ion rechargeable robuste |
| Durée de fonctionnement | Jusqu’à 16 heures en continu |
| Connexions | USB A, USB B, Chargeur, AV |
| Communication | Technologie sans fil, Wi-Fi |
| Appareil photo avec lampe à diode | 13 MP |
| Appareil photo IR (en option) | FLIR LEPTON® (0–450 °C) |
| Langues | fr / en / de / sv / es / pt / ru / it / ja / ko / zh / pl |
| Fonctions d’aide | Manuel intégré |
| Indice de protection | Classes IP 66 et 67 |
| Température de fonctionnement | -10–50 °C |
| Température de stockage | -20–50 °C |
| Humidité relative | 10 – 95 % |
| Écran OLED | 96×96 pixels |
| Matériel du boîtier | PC/ABS + TPE |
| Dimensions | L x h x p : 274 x 190 x 44 mm |
| Poids | 1 450 g |
Câble
| Câble de chargement (câble répartiteur) | Longueur 1m |
Supports d'arbre
| Type | support en V pour la chaîne, largeur 18 mm. |
| Diamètres d’arbre | 20–150 mm (Avec chaîne de prolongation, diamètres jusqu’à 450 mm) |
| Matériau | aluminium anodisé |
Tiges
| Longueur | 120 mm, 60 mm (extensible) |
| Matériau | acier inoxydable |
Tous les systèmes Easy-Laser® XT770 sont fournis avec les éléments suivants :
- 1 Unité de mesure XT70-M
- 1 Unité de mesure XT70-S
- 2 Supports d’arbre avec chaînes et tiges 120 mm
- 4 Tiges de 60 mm
- 4 Tiges de 120 mm
- 2 Bases magnétiques
- 2 Supports de décalage
- 1 Mètre ruban de 3 m
- 2 Rallonges de chaînes 900 mm
- 1 Jeu de clés Allen
- 1 Chargeur (100–240 V CA)
- 1 Câble répartiteur CC pour la charge
- 1 Adaptateur CC-USB pour la charge
- 1 Manuel de référence rapide
- 1 Chiffon doux pour le nettoyage de l’optique
- 1 Mémoire USB avec manuels
- 1 Dossier de documentation
- 1 Grande valise
Réf. 12-1095 et 12-1127 inclut également :
- 1 Unité d’affichage XT11
- 1 Bandoulière pour écran
Réf. 12-1127 et 12-1128 inclut également :
- 1 Émetteur laser D22
- 1 Base magnétique à tête pivotante (en remplacement de l’une des bases magnétiques standard)
- 4 Tiges de 120 mm
Personnalisez votre XT11 (à noter que ces options ne peuvent plus ensuite être retirées) :
- Réf. 12-0968 Appareil photo infrarouge ajouté au XT11
- Réf. 12-0985 Appareil photo retiré du XT11
